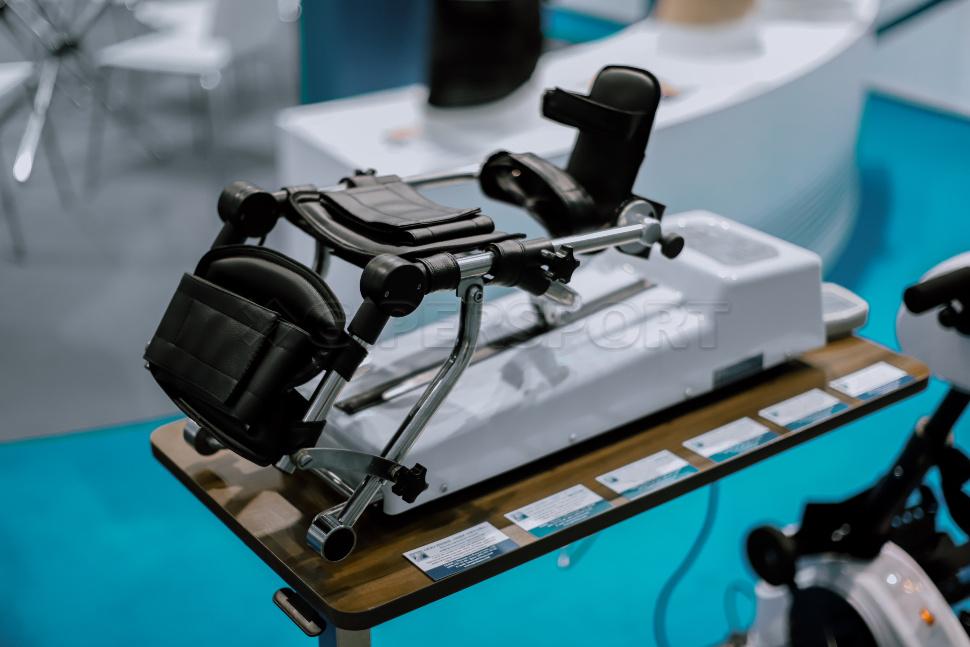

Механический восстановительный тренажер для ног TITAN LY-906

Технические характеристики изделия

1. Специально разработанный электропривод, непрерывная работа, низкий уровень шума и продолжительный срок службы.
2. Цифровое управление с микро-ЭВМ, поддержка комплектующих, производительный ЦП и интеллектуальное программирование, а также функция защиты от перегрузок.

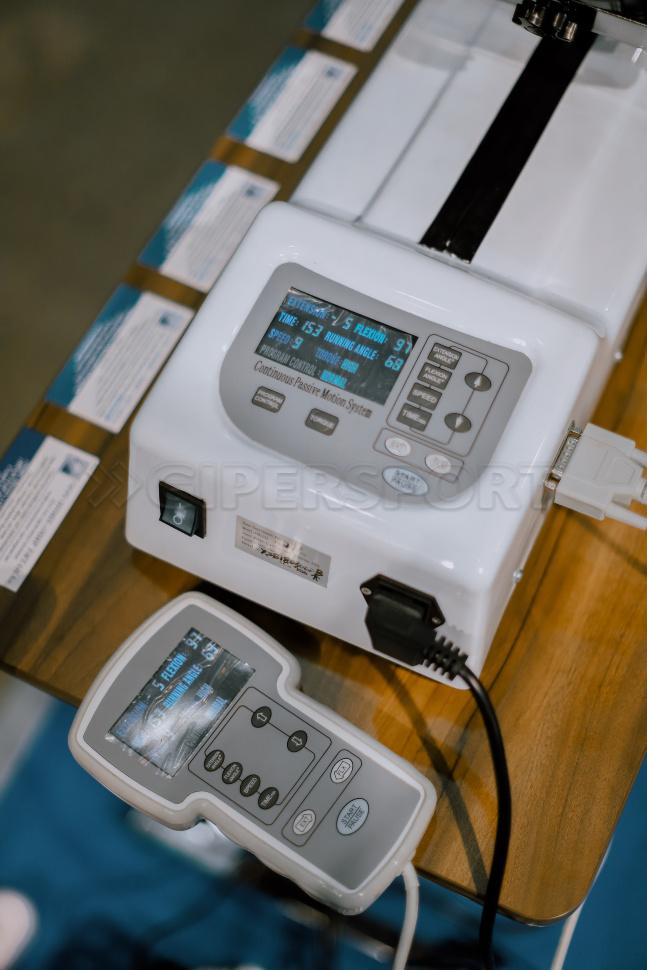

3. Большой ЖК-дисплей, все параметры легко читаются.

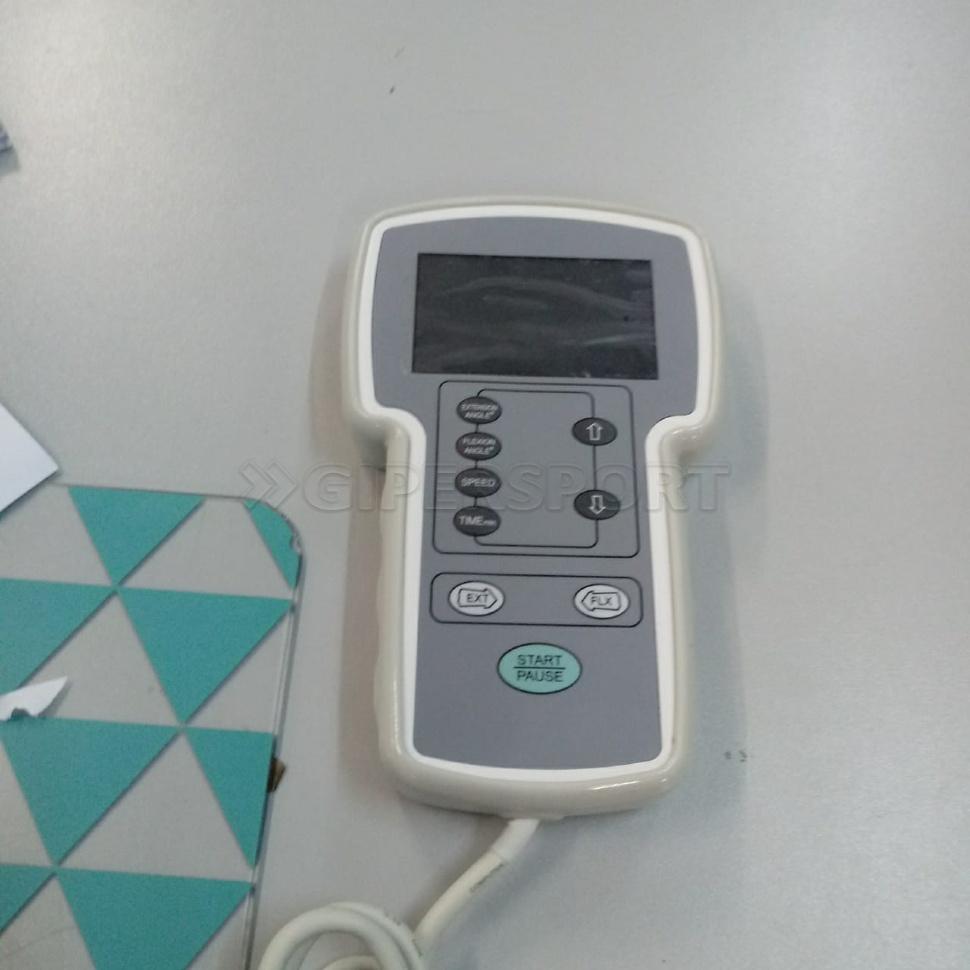

4. Пульт управления.
5. Широкий диапазон движений с учетом необходимости тренировок (дополнительная функция движения голеностопного сустава).
6. Оптимизированная конструкция.

Адаптивность устройства

Это устройство используется для разработки ноги после перелома/травмы.

Устройство может регулировать угол движения сустава и способствовать восстановлению.

Метод движения коленного сустава

1. Включите питание, откройте выключатель питания. Тренажер переходит в развернутое положение и остается в состоянии настройки; на дисплее отображается «SETUP».

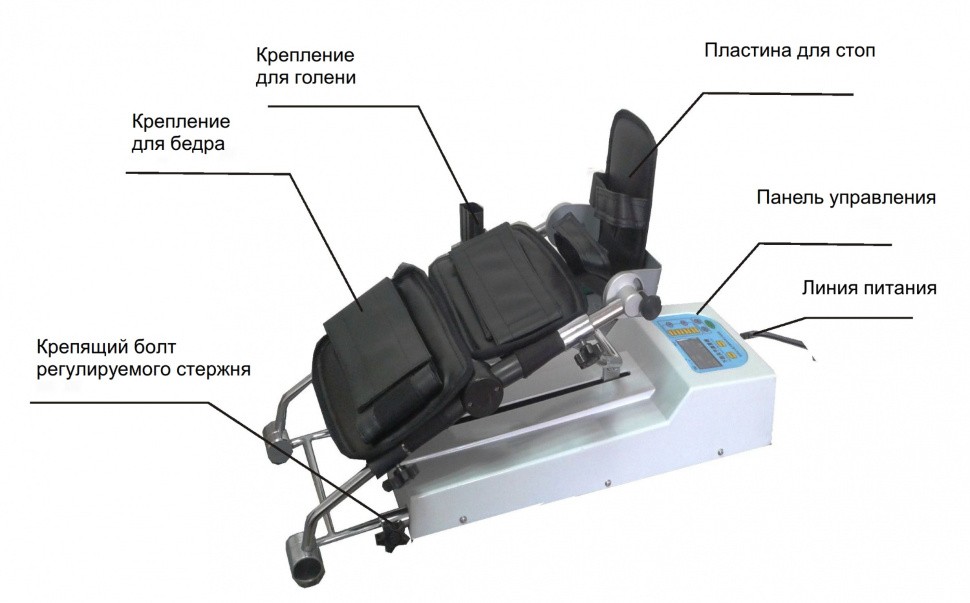

2. Согласно схеме, вытяните опорную стойку для подгонки под размер ноги пациента и установите среднее соединение стойки в положение 0–10°, затяните болт. Длина регулировочной стойки должна составлять примерно 25 см.

3. Установите угол выдвижения (Extension angle), угол изгиба (Flex angle), скорость (Speed) и время (Time) согласно состоянию пациента. Нажмите соответствующую клавишу, показывающую параметры на устройстве (показаны символы «EXT», «FLEX», «S», «T»). Символ «.» мигает. Вы можете нажать Вверх или Вниз  для настройки параметра.

4. Подтвердите заданный параметр на дисплее. Вы можете нажать кнопку «Пуск/пауза» (start/pause) для запуска устройства, на дисплее будет показан символ «RUN» и угол движения. После двух запусков устройства в нормальном режиме нажмите кнопку start/pause для временной остановки, затем закрепите ногу на тренажере.

После этого можно включать устройство. Рекомендуется запуск на низкой скорости с небольшим диапазоном, затем увеличьте скорость и диапазон движения в соответствии с состоянием пациента. Основная функция ручного управления заключается в обеспечении безопасности. Одна кнопка предназначена для остановки устройства, а вторая является дополнительной. Нажмите любую из них для обеспечения защиты пациента в случае поломки устройства.

Метод движения тазобедренного сустава

Метод движения тазобедренного сустава аналогичен методу для коленного сустава. Установите стойку согласно схеме, диапазон угла движения должен составлять 25–100°. Длина регулировочной стойки должна составлять примерно 5 см.

Основные функциональные параметры:

Расстояние от стопы до подколенной впадины: от 26 до 34 см.

Длина бедра от 17 до 32 см.

Диапазон угловых движений коленного сустава: 0–125°.

Диапазон угловой скорости движения тазобедренного сустава: 25–100°.

Диапазон угловой скорости движения голеностопного сустава: 0–40°.

Диапазон угловой скорости движения: 0,5–2,5°/с.

Диапазон углового движения пластины для стоп: ≤ 40°.
